抗腐蝕我有超能力--哈氏合金C-276選用指南
信息來源：網(wǎng)絡(luò)
常規(guī)特性
276（UNS N10276）合金是鎳-鉬-鉻-鐵-鎢合金，是目前最具抗腐蝕能力的合金。高鉬成分給予合金抵抗局部腐蝕的特性，如蝕損斑。低碳含量使合金在焊接過程中碳化物的沉淀降至最低，以保持對焊接接口處熱變質(zhì)部分抵抗晶間腐蝕的特性。 雖然276合金最終會在高溫的作用下變脆、形成沉淀物，可是它也具有良好的耐高溫強(qiáng)度及適度耐氧化能力。 276合金已經(jīng)被使用多年，并作為與美國機(jī)械工程師協(xié)會標(biāo)準(zhǔn)的煮器和壓力伐相關(guān)的建筑工程中。該合金以各種產(chǎn)品形式出現(xiàn)在美國機(jī)械工程師協(xié)會標(biāo)準(zhǔn)規(guī)定第八章節(jié)的第一和第二部分。 該合金是焊接而成的。其焊接技術(shù)與奧氏體不銹鋼及其它以鎳為主的合金所采用的焊接技術(shù)相似。在焊接過程中值得注意的是增加材料的低碳、硅的含量可能導(dǎo)致材料重要特性向相反方向轉(zhuǎn)化。應(yīng)用領(lǐng)域:化學(xué)及石化加工、管道煤氣脫硫、紙漿及造紙設(shè)備、工業(yè)廢物以及空氣污染控制等行業(yè)。
常規(guī)腐蝕
276合金是目前世界上抗腐蝕特性最為廣泛的一種材料之一，它被應(yīng)用與從適度氧化到大幅度減弱的環(huán)境里。276合金沒有足夠鉻含量能夠在極端氧化的環(huán)境中被使用，例如熱濃硝酸。該合金被規(guī)定用與幾種化學(xué)加工環(huán)境，特別是需要酸混合的環(huán)境中。它被應(yīng)用的另一領(lǐng)域是在較為腐蝕的環(huán)境--管道煤氣脫硫系統(tǒng)，如管道出口處。
276合金被用在濕氯環(huán)境，在這種環(huán)境中，它是有限的幾種能夠抵抗腐蝕最強(qiáng)的材料之一。276合金被用于燃煤電動設(shè)備中的煤氣管道洗刷器，它是最抗腐蝕的合金。下列圖表是276合金與316合金在“綠色死亡”模擬洗刷器溶液中的比較，顯示出前者良好的耐腐蝕特性。
蝕損斑及裂變腐蝕
276合金中的鉻、鉬、鎢成分賦予合金高度抵抗蝕損斑侵蝕的特性，該合金因此被認(rèn)為對海水反應(yīng)遲鈍的材料而廣泛用于海水、鹽以及高氯化物的環(huán)境中，甚至被用在強(qiáng)酸PH值的環(huán)境里。

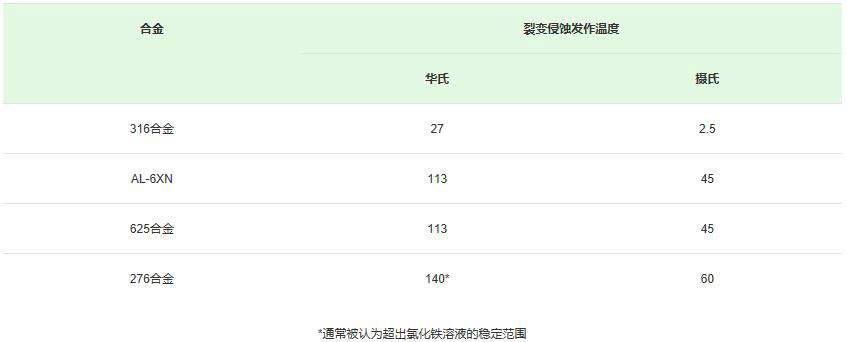

下列圖表說明276合金與其它三種合金根據(jù)美國材料實驗協(xié)會程序G-48在10%（氯化鐵?6%水）溶液試驗中的表現(xiàn)。

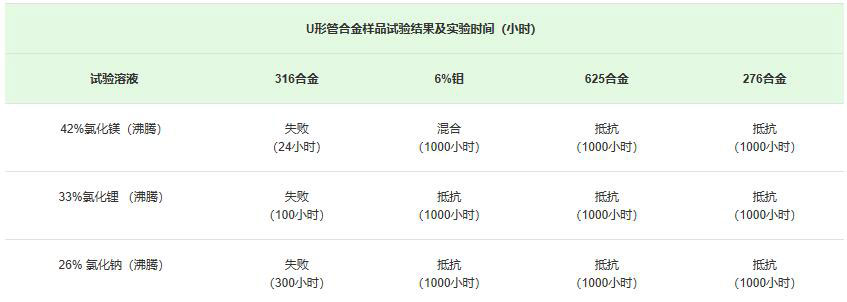

氯化物應(yīng)力腐蝕
高含量的鎳和鉬為材料提供極強(qiáng)的抗氯化物應(yīng)力腐蝕裂變的特性。
化學(xué)分析

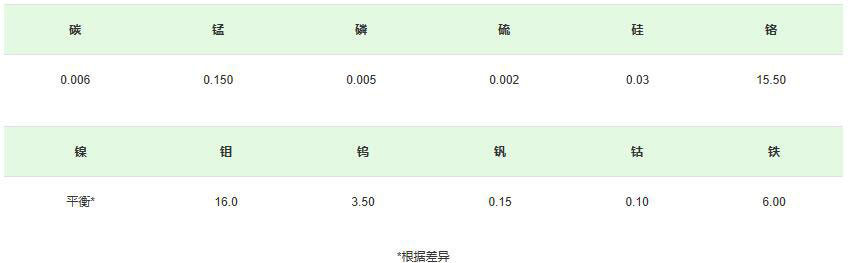

化學(xué)分析（重量%）
機(jī)械特性
室溫下的機(jī)械特性概括如下：

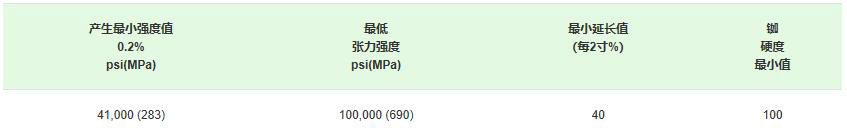

最小特性（ASTM B 575）
硬度測量僅為提供信息。

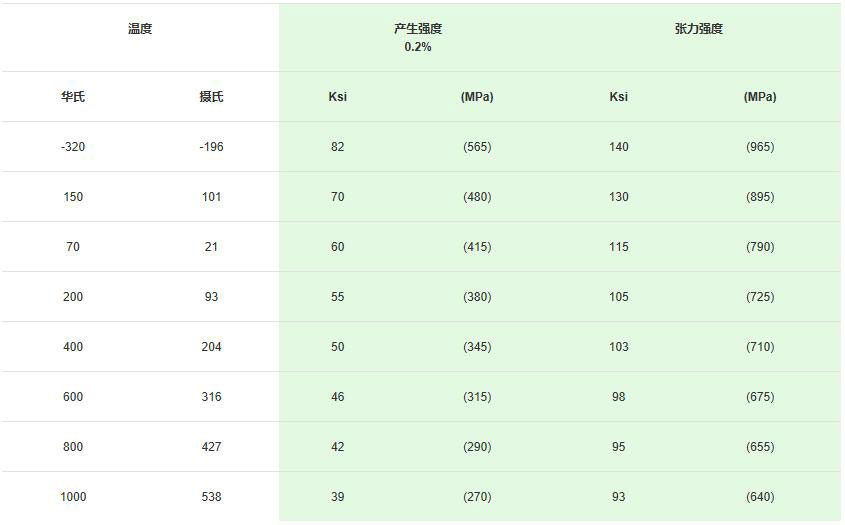

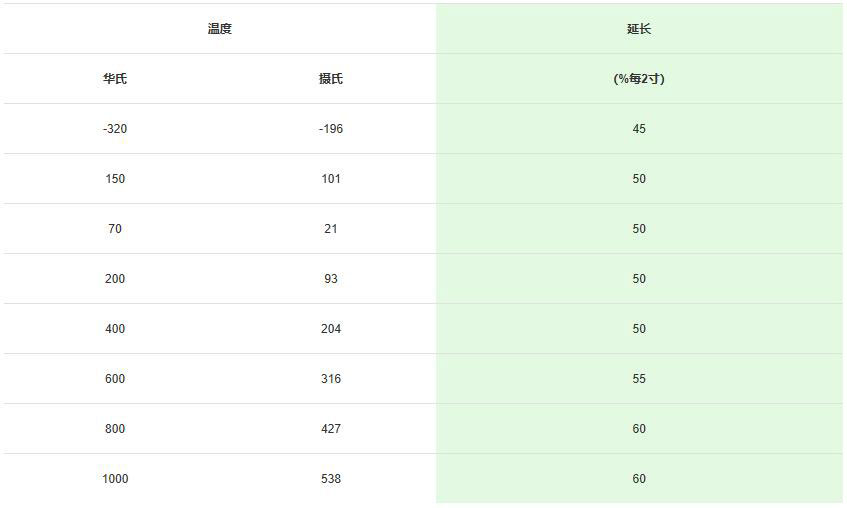

典型短時間內(nèi)在溫度作用下的張力特性如下表所示。被測試的材料經(jīng)過華氏2100度（攝氏1150度）的高溫退火及水淬火。
沖擊阻力

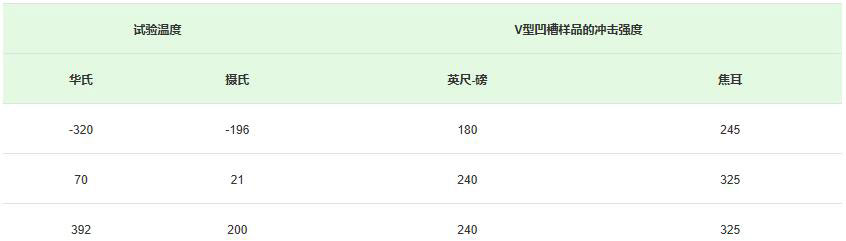

從退火鋼板截取的10毫米厚 V型凹槽樣品的沖擊強(qiáng)度如下表所示。在相同溫度范圍內(nèi)，用相同的填補(bǔ)物焊接的樣品可能會顯示出柔軟沖擊特性，但其價值因其焊接的特點可能會降低一些。
物理特性

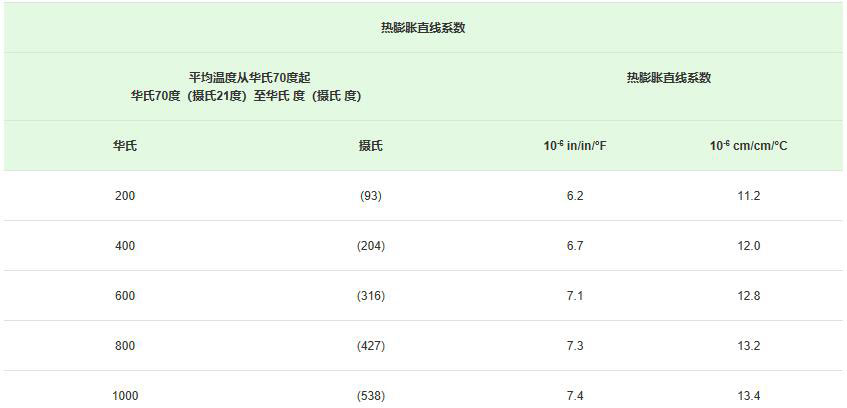

熱膨脹直線系數(shù)

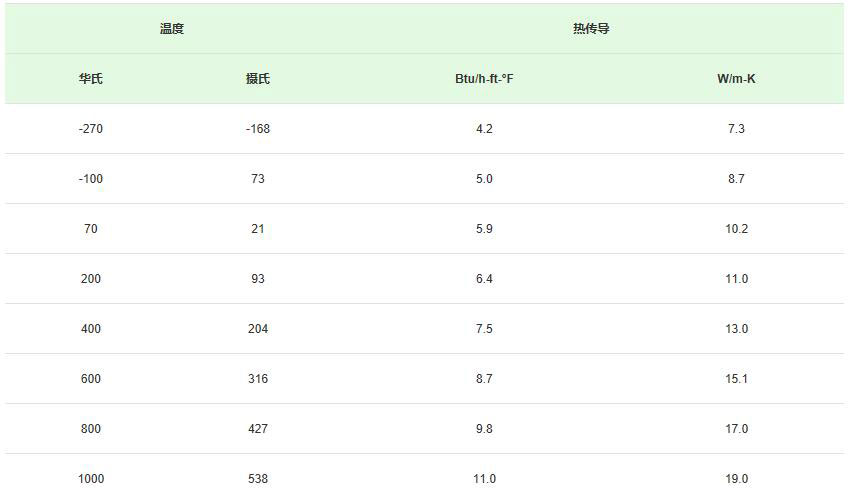

熱傳導(dǎo)
密度:8.90 g/cm3
特定熱度:425 Joules/kg/°K
磁滲透性:1.02
彈性系數(shù):29.8 x 106 psi (205 GPa)
可鍛性
276合金可以同標(biāo)準(zhǔn)的奧氏體不銹鋼一樣加工成形。這種材料比傳統(tǒng)奧氏體不銹鋼強(qiáng)度大得多，因此需要較大負(fù)荷才能使它變形。在冷加工過程中，該材料比奧氏體不銹鋼硬化速度快得多。由于高初始強(qiáng)度及冷加工硬化速度這兩個因素， 若冷變形范圍大，中間退火十分必要。
焊接
276合金的焊接特性與奧氏體不銹鋼相似。在選擇焊接方法時，應(yīng)該采用使抗腐蝕程度降至最低的技術(shù)。氣體保護(hù)鎢極弧焊、氣體保護(hù)金屬極弧焊、氣體保護(hù)金屬極焊以及電阻焊這些焊接方法對被焊接部位及熱變質(zhì)部分的抗腐蝕性能損害極小。氧乙炔焊接不可取，這是因為很可能會從乙炔火苗中將碳收集起來。含有碳和硅的水下電弧溶劑也不可以使用， 原因是 它們會發(fā)生類似收集現(xiàn)象。最低程度的熱輸入與適度穿透應(yīng)保持一致以避免產(chǎn)生熱裂。
焊接結(jié)合點
焊接點類型的選擇應(yīng)該與美國機(jī)械工程協(xié)會制定的鍋爐及壓力閥法規(guī)中關(guān)于良好的焊接慣例保持一致。
邊緣準(zhǔn)備
機(jī)床坡口加工是取得最佳連接效果的首選方法。切邊會使邊緣部分變硬，使切邊適于打磨為焊接做好準(zhǔn)備。
焊接后熱處理
在腐蝕性最強(qiáng)的應(yīng)用領(lǐng)域，276合金可以在焊接條件下使用。在腐蝕性極強(qiáng)的環(huán)境下，應(yīng)該對此材料進(jìn)行熱處理以保持材料最大的抗腐蝕強(qiáng)度。
電焊絲與填料
與276合金焊接相配的電焊絲及填料是可以得到的。如果對焊接276合金的材料，如其它的以鎳為主的合金或不銹鋼有特殊要求、如果是在腐蝕性環(huán)境中進(jìn)行焊接，電焊條及電焊絲應(yīng)該在抗腐蝕強(qiáng)度方面與規(guī)格較高的貴金屬合金相同。
熱處理
工廠生產(chǎn)的所有276合金產(chǎn)品均經(jīng)過溶液熱處理。這包括在華氏1900度至2100度（攝氏1040度-1150度）溫度范圍內(nèi)的熱處理以及迅速冷卻。276合金需要從溶液熱處理的溫度在兩秒鐘或更短的時間內(nèi)迅速冷卻至黑色以保持其最佳抗腐蝕強(qiáng)度。 消除應(yīng)力的熱處理不是十分有效的，當(dāng)其它材料需接受消除應(yīng)力熱處理時則應(yīng)該進(jìn)行完全退火。 接受熱處理的材料應(yīng)保持清潔、無油污、油類物質(zhì)以及潛在碳源。
除銹及清潔處理
為保持276合金的最佳抗腐蝕性能，必須對材料表面進(jìn)行清潔處理。 退火和焊接時在材料表面形成的氧化物往往會消弱離金屬界面的氧化層很近的鉻。 該材料中的合金成分加劇了除銹難度。用不銹鋼絲打磨或噴沙清理的方法除銹都是可取的，然后用氮和氟氫酸混合物浸泡，再用水沖洗干凈。
