新手必看!不銹鋼入門常識，有用，你懂！
信息來源：暖通南社
不銹鋼定義
不銹鋼是一種能夠抵抗腐蝕的高合金鋼.具有美觀的表面,不必經(jīng)過鍍色或油漆等表面處理,所以很多機械廠為表明自己的是不銹鋼，往往是不作任何油漆處理的，而黑材(所謂黑材就是一般鋼鐵的稱呼)是必須進行防銹處理的。
不銹鋼的簡易分類
不銹鋼可以粗淺的分為200系列，300系列和400系列三大類，其中300系列是最常用的，200系列和400系列一定程上是300系列的替代品，而嚴格來講400系列不叫不銹鋼，叫不銹鐵，因為里面不含鎳元素，所以用磁鐵可以吸引住。而200系列和300系列是有鎳的，所以是沒有磁性的，吸鐵吸不住。 304是300系列中最常見的品種，所以一般從304的價格變化可以判斷出整個不銹鋼的價格走勢。200系列含鎳少，400系列不含鎳，300系列含鎳最多，所以受鎳價影響最大的是300系列。 300系列可以簡分為304、304L、316、316L、321、309S、310S等等，區(qū)分的依據(jù)是各種金屬元素的含量不同，含量不同的不銹鋼的特性也不相同，304和304L的區(qū)別在于碳（C）含量的不同，帶L的是表示含碳低，也叫低碳，316和316L的區(qū)別也是一樣。
不銹鋼的形態(tài)分類
不銹鋼可分為卷板、板材、型材、鋼管和零部件五大類，最重要的是卷和板。型材就是由板做成的各種不同型狀的材料，有角鋼、扁鋼、工字鋼、槽鋼。鋼管主要是指無縫鋼管，和無縫鋼管相對的就是焊管，區(qū)別在于是否一次成型。零部件主要是指彎頭和法蘭和其他小東西。 卷材和板材實際上一樣的，出廠形式不一樣而已，卷材就是一卷一卷的，板材是一張一張的，如果出廠就是板材，也叫原裝板，一般是厚板，因為很厚的話，是無法成卷的，一般16毫米以上就不能成卷了。 有卷的，有板的，很多時候是板，卷和板的價格也是不一樣的，如果是采購卷，就是按實際稱重計算的，所以價格高，板是按照理論計算的，價格就低，原因是有下差，如10mm厚的實際可能是9.6mm，這中間就會有價差。 不銹鋼板根據(jù)軋機(軋機是軋制板的機器名)軋制工藝的不同，分成熱軋和冷軋，熱軋通常標為NO.1冷軋標為2B或者BA(BA比2B的表面好、要亮，接近鏡子，最好的就是鏡面，鏡面沒有現(xiàn)貨，都需要加工)，比如304很多時候是采購板，那就意味著卷必須通過機器開平成板的形式，這種機器就是開平機。通過開平機開平可以開成不同的長度，如果不是常規(guī)長度就叫定開，意思就是定開尺寸，因為客戶根據(jù)實際需要，常常會提出不同的長度要求，這個時候卷就顯得重要了，常規(guī)的板就不能滿足要求了。 國產(chǎn)冷軋一般在3毫米以下，熱軋一般在3毫米以上，3毫米厚度的既有熱軋，也有冷軋，但是進口的冷軋板厚度可以達到4毫米以下甚至6毫米以下。熱軋3毫米到12毫米的板叫中板，12毫米以上的叫厚板，可以厚到120毫米以上，并稱熱軋中厚板，而冷軋就是冷軋薄板了。
不銹鋼板理論重量的簡易計算方法
板重=比重×厚度(mm)×寬度(m)×長度(m)(mm是毫米的單位，m是米的單位) 在工程機械領(lǐng)域由于講究精度尺寸，世界上都采用毫米為單位1000毫米=1米，1毫米=100絲。 按這個公式得出的重量是公斤(KG)，要精確到小數(shù)點后兩位，因為不銹鋼價格貴，交易量大，小數(shù)點后的數(shù)字也就很重要了，因此錢款也要精確到小數(shù)點后兩位。
不銹鋼的比重(KG)
不同的不銹鋼有不同的比重：
- *400系列比重為7.75，如409L、420、430、436、444等。
- *300系列比重稍復雜些，有7.93、7.98、8.03這幾種。
- *比重7.93的有：304、321、304J1、301等。
- *比重7.98的有：316L、309S、310S等。
- *比較特殊的是32168這種牌號的材料比重是8.03，由太鋼起草的GB24511標準中規(guī)定，壓力容器專用標準。
- *200系列比重也是7.93，常用的有201、202這兩種。
- *雙相鋼的比重一般是8.0，常用的有2205/S31803，2507/S32750等。

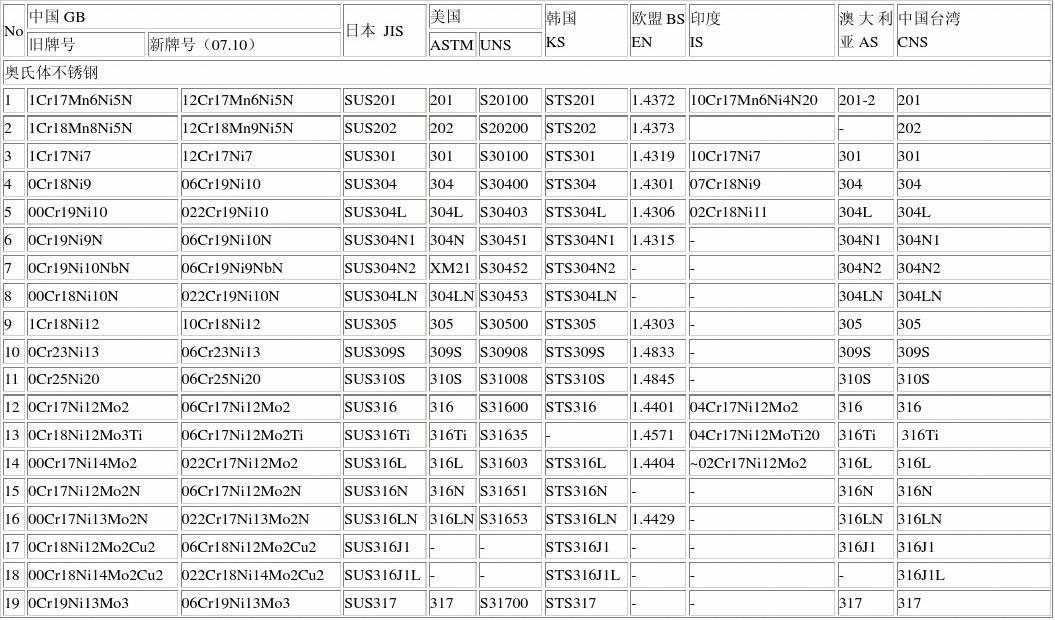

用鋼號對照表
國標稱呼中的元素含量一般是指含量的中間值，為理論值，可大可小。
什么叫公差
這是一個很重要的名詞，公差就是公認允許的長度或厚度偏差.因為在板材的生產(chǎn)過程里，出于各種原因很難。出來的實際厚度往往是達不到理論的厚度，比如6毫米的板，只有5.6毫米，這就是公差，在國內(nèi)公差往往就是負公差，當然也有正公差，但是很少。在買賣板時，通常是按理論厚度來計算，這也是為什么理論價比稱重價低的原因，公差還有大小之分，價格也不一樣，大公差的價格便宜.舉例說明，6毫米的，如果是5.5以下就是大公差了。

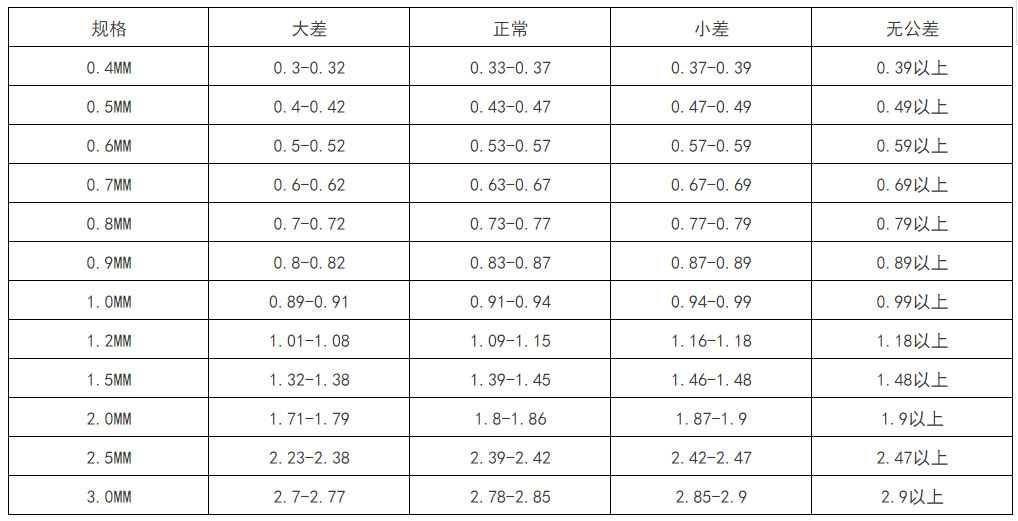

1、304/2B公差范圍見下表（僅供參考）

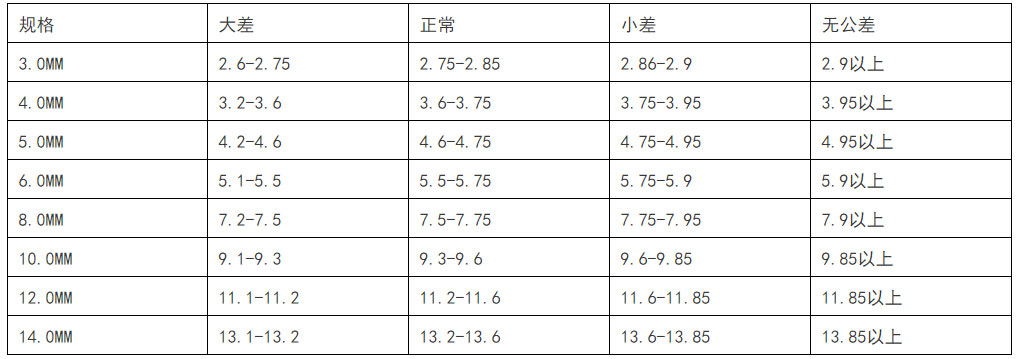

2、熱軋板公差范圍表見下表（僅供參考）
主要不銹鋼種類的特性和用途
304：作為一種用途廣泛的鋼材，具有良好的耐蝕性，耐熱性，低溫強度和機械性，沖壓，彎曲等熱加工性好，無熱處理硬化現(xiàn)象，無磁性，使用溫度零下193度到正800度。 用途:餐具，廚具，熱水器，鍋爐，汽車配件，醫(yī)療器械，食品機械，儲存酒具，壓力容器（化工機械，化工裝備）。 304L：作為低碳的304鋼，在一般狀態(tài)下，耐蝕性和304差不多，但在焊接后和消除應(yīng)力后，它抗間晶腐蝕性好，在未進行熱處理的情況下，也能保持良好的耐蝕性，一般在400度下使用， 用途：石化產(chǎn)業(yè)，建材。 321：在304鋼中添加Ti元素，來防止間晶腐蝕，適用于正430到900度以下，無磁性； 用途：汽車排氣，熱交換器，集裝箱等焊接后不進行熱處理的產(chǎn)品，由于加入Ti元素，就不合適制作食品加工設(shè)備。 316L：低碳，添加MO元素，所以他的耐蝕性和耐大氣腐蝕性和高溫強度性能特別好，可以在苛刻條件下使用，適合在900度以下使用，無磁性。 用途：海水里使用的設(shè)備，化工，染料，造紙，醋酸，肥料等生產(chǎn)設(shè)備，食品工業(yè)和沿海地區(qū)設(shè)施，對抗間晶腐蝕有特別要求的產(chǎn)品。 309S/310S：這兩種材質(zhì)，鎳和鉻的含量比較高，同時增加Si的含量，使其具有耐高溫和耐蝕性，其中309S可以承受980以下反復加熱，310S使用溫度達到1200度，連續(xù)使用溫度可在1150度，無磁性。 用途：適用高溫電爐設(shè)備，干燥設(shè)備等關(guān)鍵部位，爐用材料，航空，石化，電力等。 200系列：類似于304價格便宜經(jīng)濟性。 用途:食品加工器皿，廚房設(shè)備，食品加工設(shè)備，過濾器，牛奶罐，耐用消費品，洗衣機配件，熱水器，鋼制家具，建筑裝潢，裝飾。耐疲勞方面，201硬度較大，韌性不如304,還是304的耐疲勞度好些。
